dbx 286aを開けて改造を妄想してみる

マイク・プリアンプとコンプ等を内蔵したdbxのチャンネルストリップ、286a。

手頃な値段で操作もシンプルなので、これから宅録をはじめる人や、マイクプリとコンプを導入したい人によく勧めています。

が、人に勧めてるくせに自分は持ってないので(汗)、使い方をチェックするために借りてきました。

dbx286a

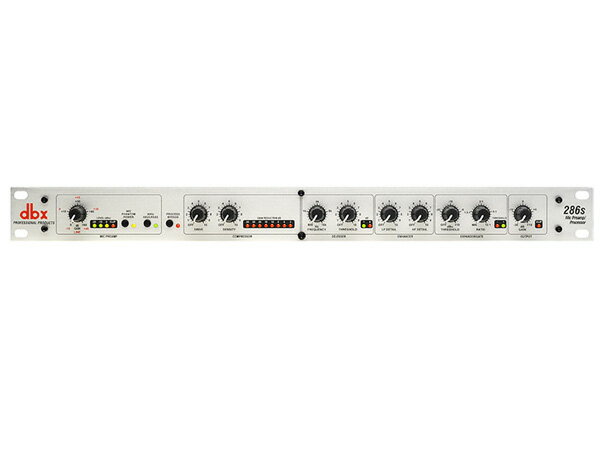

ちなみに、現行品は286sという名前で色がシルバーになり販売されてます。

DBX ( ディービーエックス ) >286S | サウンドハウス



 つまみがいくつもありますが、実際使うのはイン・アウトとコンプ部分の4つくらいです。

で、このコンプが少々特殊なのです。通常はスレッショルド、レシオ、アタック、リリースという4つのパラメータがあるのですが、286はDRIVEとDENSITYの2つになってます。

おそらく286はレシオとアタックが固定で、DRIVEがスレッショルド、DENSITYがリリースに相当するものだと考えてもらって良いと思います。

初心者にはコンプは難しいと思うので、これくらいシンプルな方が良いです。

通常リリースは右に回すと遅くなるけど、DENSITYは逆になっており、右に回すと速くなる点だけ注意が必要です。


せっかく手元にあるので、開けて改造を妄想してみます(笑)。

以下は完全に妄想であり、実際に改造して失敗しても責任は負いませんのでよろしくお願い致します。 電気回路はそれほど詳しくはないですが、音質向上のために換える部分は経験上なんとなくわかる程度の知識です。(^^;)

ということで、まず電源部分。

dbx286a


とりあえず大きな電解コンデンサから音響用のものに変えていきます。そうすると音に多少艶がでる感じになるかも。

あと黒いダイオードをA&RラボのSBDに交換すると音が締まると思います。


IC関係はあまり交換できる部分はなさそうだけど、OUTPUT付近にオペアンプNE5532が一個だけあるので、これはハイグレードな物に交換できそうです。

ne5532

ただし286sは面実装になっている可能性があるかもしれないので注意。


こんな感じですが、改造しなくても十分良い音なので、オーディオ・インターフェイスに直接マイクをつないで録音している人にはオススメの機材です。
